Выбор конфигурации швартовки – это не просто рутинное решение о покупке. Это представляет собой важнейшую проблему управления операционными рисками. Развертываемая вами установка напрямую определяет безопасность судна, защиту экипажа и долгосрочную эксплуатационную устойчивость. За последние годы морские перевозки значительно перешли от традиционных стальных канатов к высокомодульным синтетическим канатам. Эта общеотраслевая эволюция заставила инженеров и морских суперинтендантов фундаментально переосмыслить эластичность и амортизацию. Высокопрочная синтетика просто не растягивается, как обычные материалы.
В этой статье представлена исчерпывающая техническая основа для правильного выбора. Вы узнаете, как оценить хвостовую систему по сравнению с непрерывной однолинейной настройкой. Мы руководствуемся вашим выбором, основываясь на конкретных типах судов, динамических условиях окружающей среды и строгих морских стандартах. Понимая механическую динамику, операторы могут защитить свой флот от непредсказуемых сил, одновременно оптимизируя рутинные палубные операции.
Морские швартовые системы работают в крайне нестабильных условиях. Они редко сталкиваются со статическими, предсказуемыми силами. Вместо этого им приходится постоянно справляться с резкими скачками энергии. Мы называем это динамическими нагрузками.
Порывы ветра, приливные сдвиги и гидродинамические силы проходящих судов генерируют огромную кинетическую энергию. Система швартовки должна безопасно поглощать эту энергию. Если он не поддается деформации и растяжению, структурная целостность палубной арматуры оказывается под угрозой. В худшем случае линь полностью расходится, создавая на палубе смертельную зону возврата.

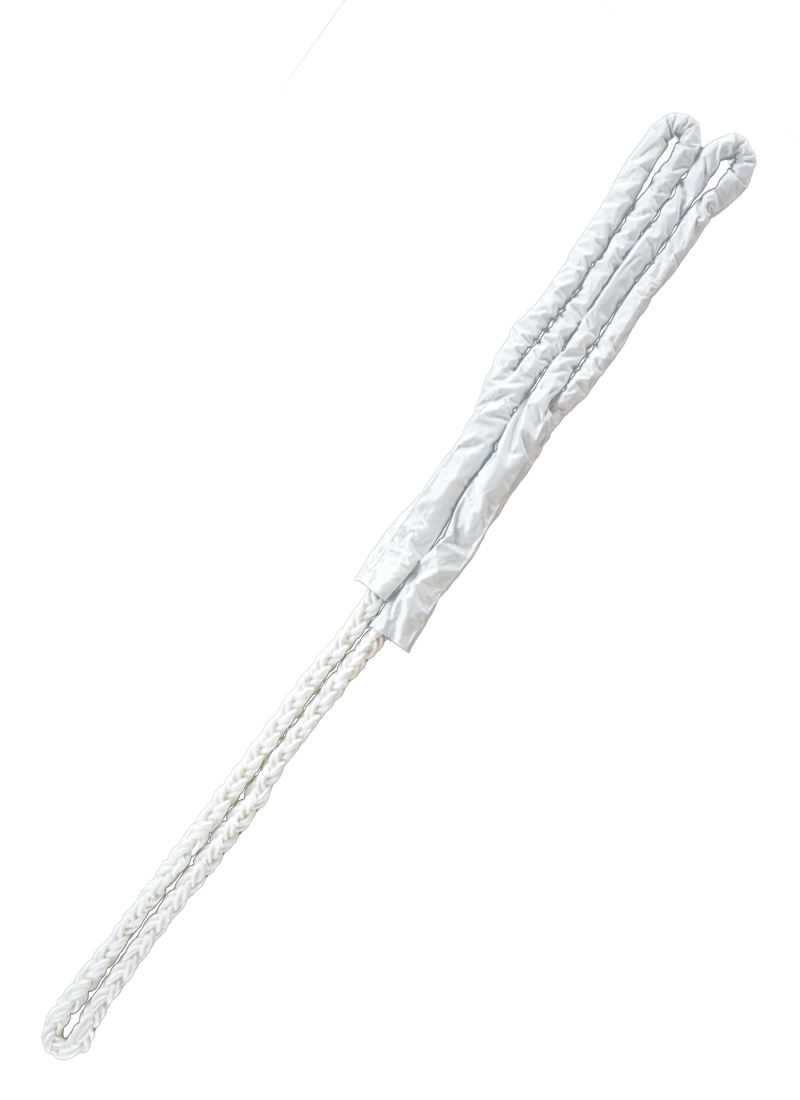

Причальный канат с хвостами делит физический труд на две специализированные составляющие. Каждая часть выполняет определенную механическую задачу.
Хвост выполняет одну основную функцию: он действует как массивный амортизатор. Он удлиняется при внезапном напряжении, полностью компенсируя жесткость основной лески. Как только динамическая нагрузка проходит, хвост втягивается, возвращая судно в исходное положение удержания.
Однолинейная установка предполагает непрерывное, однородное строение материала. Второстепенных привязанностей нет. Линия растягивается, используя собственные свойства материала.
Производители обычно изготавливают их из смешанных полиолефинов, полиэфирных смесей или специальных оболочек поверх гибких сердечников. При ударе внезапной волны о судно удлинение распределяется равномерно по всей длине развернутого каната. Такая конфигурация требует точного понимания расстояния между корабельной лебедкой и доковым кнехтом. Если расстояние слишком короткое, даже одинарная леска с высокой степенью растяжения не сможет обеспечить достаточное удлинение для безопасного поглощения энергии.
Тяжелое коммерческое судоходство в значительной степени предпочитает конфигурации с хвостовым оперением. Мы видим это преимущественно на очень крупных перевозчиках сырой нефти (VLCC), массивных контейнеровозах и сухогрузах. Эти суда часто работают на открытых прибрежных терминалах или в портах с сильными волнами, где велика динамическая нагрузка.
Основное преимущество заключается в эксплуатационной эргономичности. Десятилетия назад бригады боролись с сильно смазанными и опасно тяжелыми стальными тросами. Сегодня замена этих тросов высокомодульными синтетикой меняет безопасность палубы. Линии из СВМПЭ плавают на воде и требуют значительно меньших физических усилий. Однако, поскольку этим современным тросам не хватает растяжимости, экипажам приходится добавлять швартовые хвосты , чтобы сохранить запас прочности.
Кроме того, хвосты локализуют истирание. Участок троса, охватывающий береговой столб, подвергается наиболее сильному трению. Используя хвостовик, операторы ограничивают этот серьезный износ коротким сменным компонентом. Замена 11-метрового хвоста требует минимального времени простоя и сохраняет целостность дорогостоящей 200-метровой основной лески.

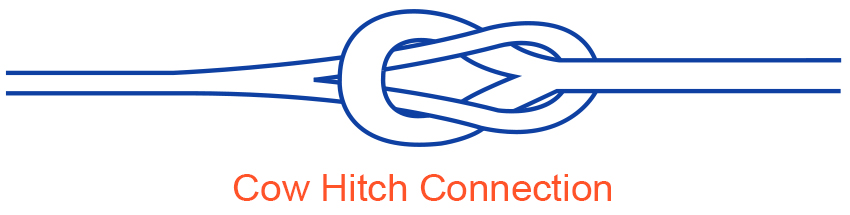

Несмотря на свои преимущества, хвостовые установки имеют присущие им механические уязвимости. Система требует точки соединения между двумя веревками. Экипажи обычно делают это, используя специальную швартовную скобу или узел для коровьей сцепки.
Это соединение создает локализованную зону износа. Трение между двумя материалами выделяет тепло во время циклической нагрузки. Более того, синтетические хвосты разлагаются гораздо быстрее, чем их аналоги из основной лески. Они страдают от постоянного воздействия ультрафиолета, попадания соленой воды и явного физического истощения от постоянного растяжения.
Не каждому судну требуются сложные системы амортизации. Небольшие суда, паромы, баржи внутреннего водного транспорта и суда, работающие исключительно в хорошо защищенных портах, часто работают лучше при однолинейной установке. В таких условиях динамическая нагрузка, вызванная волнами, остается предсказуемо минимальной.
Самым большим преимуществом однолинейной конфигурации является простота конструкции. Это полностью исключает оборудование для подключения. Меньше компонентов означает меньше потенциальных точек отказа. Операторы сталкиваются с нулевым риском несоответствия прочности на разрыв между основной и хвостовой леской.
При этом распределение износа происходит равномерно. Когда канат проходит через направляющие и наматывается на барабаны лебедки, трение со временем распространяется на разные участки. Это существенно упрощает визуальный осмотр. Экипажи могут применять стандартные критерии выхода из эксплуатации, не беспокоясь о скрытой усталости точек подключения.
Чтобы повысить долговечность таких установок, многие операторы используют швартовный трос с оболочкой . Плотно сплетенная внешняя оболочка обеспечивает исключительную устойчивость к истиранию от ржавых колодок и грубых кнехтов. Он полностью защищает несущее ядро и работает безупречно, не требуя отдельного жертвенного хвоста.
Если операторы пытаются использовать традиционные высокоэластичные материалы для тяжелых условий эксплуатации, канаты становятся массивными. Одинарная нейлоновая леска, способная удерживать VLCC, потребует непрактичного диаметра. Он становится громоздким, тяжелым, и экипажам становится чрезвычайно трудно с ним обращаться.
Более того, однолинейные установки плохо справляются со швартовкой в условиях «короткого дрейфа». Если судно стоит очень близко к кнехту, длина развернутого троса может составлять всего 10 или 15 метров. Даже очень эластичному материалу для растяжения необходима достаточная физическая длина. Без достаточной развернутой длины трос действует жестко, передавая опасные ударные нагрузки непосредственно на корабельную лебедку.
Выбор подходящего оборудования требует системного подхода. Операторы должны учитывать строгие отраслевые правила и физическое расположение своих судов. Ниже мы разберем, как эти две системы сравниваются по наиболее важным факторам морских закупок.
Международный морской форум нефтяных компаний (OCIMF) определяет строгие параметры в своем Руководстве по швартовному оборудованию, четвертое издание (MEG4). MEG4 коренным образом изменил подход к выбору канатов в отрасли.
Операторы больше не могут угадать, какой хвост к какой линии идет. В MEG4 представлены специальные показатели, в частности, сила разрыва конструкции линии (LDBF) и сила разрушения конструкции хвоста (TDBF). Команды по закупкам должны прекрасно понимать эти соотношения.
В системе, основанной на хвосте, хвост должен действовать как безопасный и предсказуемый жертвуемый элемент. Следовательно, его TDBF должен точно совпадать с LDBF основной линии. Обычно MEG4 требует, чтобы хвостовая часть хвоста имела более высокую начальную силу разрушения (часто от 125% до 130% от проектного MBL корабля), чтобы учесть его быструю деградацию. Однолинейные установки значительно упрощают это соответствие. Вы рассчитываете и управляете только одним LDBF для всей системы, что значительно снижает административную нагрузку и отслеживание сертификации.
Физическое пространство на палубе корабля ограничено. Вместимость барабана лебедки во многом определяет выбор диаметра каната. Высокомодульные стропы, используемые в хвостовых установках, имеют невероятно компактные диаметры. Вы можете хранить сотни метров сверхпрочного троса на стандартном барабане лебедки.
И наоборот, для достижения высокой эластичности в однолинейной установке часто требуются более густые традиционные синтетические смеси. Эти более крупные диаметры быстро занимают пространство лебедки. Если судно переходит на однолинейную систему без расчета пространственного объема, требуемая длина каната может легко превысить физическую вместимость барабана.
В следующей таблице приведены основные различия между двумя конфигурациями, которые помогут в оперативном планировании.
| Критерии оценки | Хвостовая установка | Однолинейная установка |
|---|---|---|
| Идеальный профиль судна | Большие коммерческие суда (VLCC, Boxships) | Небольшие суда, паромы, речные баржи |
| Экологическая пригодность | Открытые терминалы, условия сильного волнения | Защищенные порты, предсказуемые водные пути |
| Сложность соответствия MEG4 | Высокий (требуется точное соответствие LDBF/TDBF) | Низкий (отслеживается только один параметр LDBF) |
| Требования к барабану лебедки | Стандартный/Компактный (за счет тонких высокомодульных строп) | Большой (из-за более объемных смесей эластичных материалов) |
| Источник поглощения ударов | Полностью сосредоточен в хвостовой части длиной 11/22 м. | Распределяется непрерывно по всей развернутой длине |
Даже самые качественные материалы выходят из строя, если их неправильно использовать. Человеческая ошибка во время установки и обслуживания часто превращает теоретически безопасную систему в серьезную опасность. Операторы должны бдительно следить за некоторыми фатальными ошибками настройки.
Это остается наиболее критическим операционным риском в хвостовых системах. Экипаж может вслепую выхватить запасной хвост из тросового шкафчика, не проверив его сертификацию. Если они соединят слишком слабый хвост, он преждевременно выйдет из строя во время обычного волнения. Если хвост слишком сильный, он не сможет выступать в качестве жертвенного звена. Вместо этого он передает разрушительную кинетическую нагрузку непосредственно на жесткий основной трос или, что еще хуже, на тормоз лебедки. Это может привести к вырыванию палубной арматуры прямо из стальной обшивки.
Соединение хвоста с основной леской требует точной техники. Экипажи обычно используют швартовные кандалы или специальные узлы, такие как коровья сцепка. Использование дужек меньшего размера создает серьезные точки защемления, повреждая структурные волокна веревки. Если бригады используют коровью сцепку, диаметры двух веревок должны оставаться относительно одинаковыми. Значительное несоответствие диаметров приводит к тому, что одна веревка агрессивно вгрызается в другую. При больших динамических нагрузках это трение быстро плавит синтетические волокна, разрезая леску изнутри наружу.
Сами по себе визуальные проверки не гарантируют безопасность. Синтетические материалы страдают от «ухудшения жесткости». За месяцы циклических нагрузок полимеры внутри веревки выравниваются и кристаллизуются. Хвост постепенно теряет способность растягиваться. Невооруженным глазом веревка может выглядеть совершенно неповрежденной. На нем нет потертостей, порезов и обесцвечивания под воздействием ультрафиолета. Однако механически он превратился в жесткий блок. Экипажи часто упускают из виду эту деградацию. Полагаться исключительно на внешний вид веревки, а не отслеживать часы ее работы и тактильную жесткость, создает серьезную угрозу безопасности.
Выбор правильной конфигурации швартовки сводится к точному инженерному компромиссу. Операторы должны сбалансировать погрузочно-разгрузочный вес, требования к эластичности и простоту проверки. Ни одна из систем не является универсально превосходящей; их эффективность полностью зависит от того, где и как вы их развернете.
Мы рекомендуем по умолчанию использовать хвостовую систему для динамичных морских сред с высокими нагрузками. В этих суровых условиях управление весом платформы и обеспечение амортизации остается первостепенной задачей. И наоборот, выбирайте однолинейные установки для предсказуемых и защищенных операций. Здесь простота отсутствия точек соединения и равномерного распределения износа значительно перевешивает необходимость значительного удлинения.
Примите меры сегодня. Мы настоятельно рекомендуем менеджерам по закупкам и морским суперинтендантам активно пересматривать свои Планы швартовки судов (MAP). Проконсультируйтесь напрямую с сертифицированным производителем канатов, чтобы провести анализ эластичности конкретного парка. Обеспечение соответствия вашего оборудования реальным условиям эксплуатации предотвращает несчастные случаи и защищает ваши морские активы на долгие годы.
О: Обычно каждые 18 месяцев или 1000 часов работы, но строго в зависимости от рекомендаций MEG4, визуального осмотра и конкретного эксплуатационного воздействия окружающей среды.
А: Да. Хотя оболочки защищают сердечник от истирания, если материал сердечника очень жесткий (например, СВМПЭ), хвостовик все равно необходим для поглощения динамических ударных нагрузок.
Ответ: Промышленный стандарт обычно требует 11 метров для закрытых водоемов и 22 метра для открытых водоемов, чтобы обеспечить достаточное удлинение.
О: Могут. Для однолинейных установок с использованием более объемных материалов может потребоваться барабан лебедки большей емкости по сравнению с высокомодульными стропами компактного диаметра, используемыми в хвостовых установках.
